EQUIPOS KINCOTO
Máquina de empaquetado de tubo a cinta UA18000
Máquina automática de empaquetado de tubo a cinta UA18000 para dispositivos SOP150 o TSSOP173 específicos.
- 12.000–18.000 UPH en condiciones validadas de material y configuración
- El alimentador automático admite hasta 50 tubos
- Inspección mediante CCD, sellado de cinta y bobinado en carretes
- Solo empaquetado: no incluye programación ni marcado de circuitos integrados
Incluya el modelo del circuito integrado, el encapsulado, el formato de entrada y el objetivo de UPH.
Máquina de empaquetado de circuitos integrados de tubo a cinta UA18000

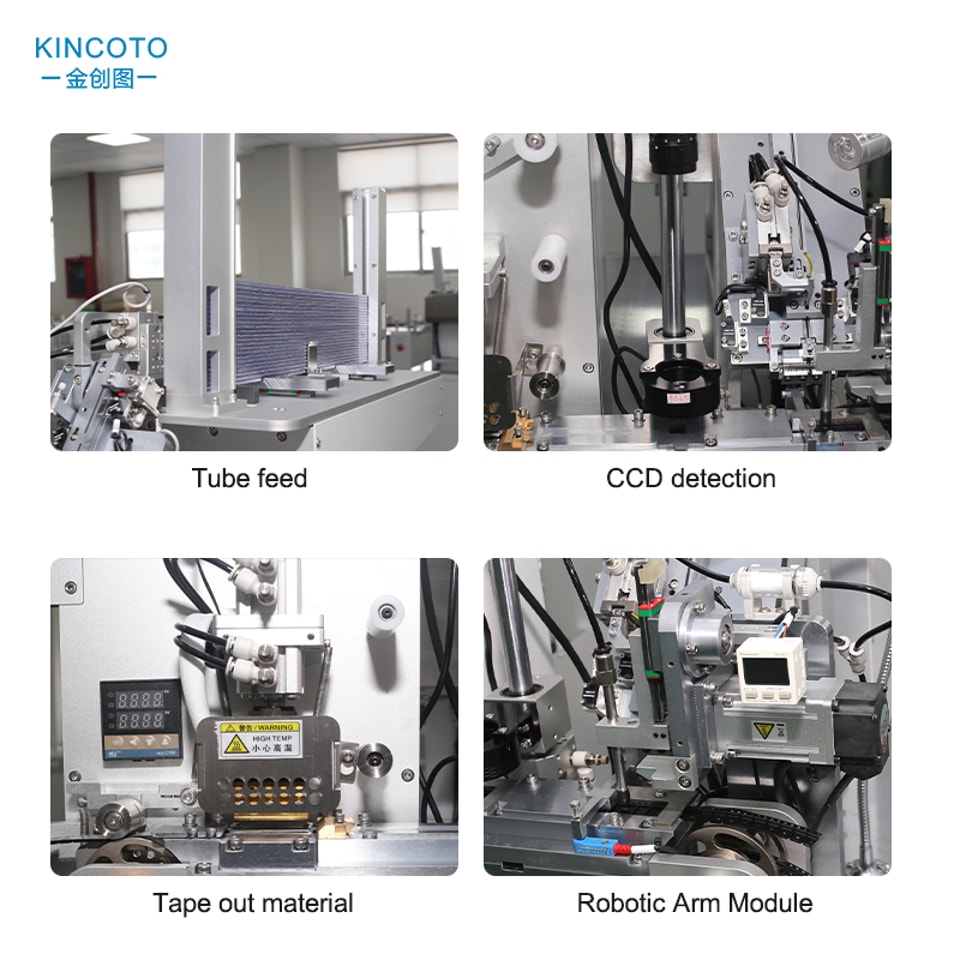

La UA18000 automatiza la conversión de componentes compatibles alimentados desde tubos en una salida sellada en cinta y carrete. Integra la alimentación desde tubos, la transferencia de componentes, la inspección mediante cámara CCD, la colocación de la cinta portadora, el sellado con cinta de cubierta, el conteo y el bobinado en carrete. Este modelo es una máquina de empaquetado y no realiza programación de circuitos integrados, marcado láser ni impresión.
Configuración específica para cada encapsulado
La máquina está disponible para aplicaciones específicas SOP150 o TSSOP173; estas configuraciones son específicas para cada encapsulado y no son intercambiables. Antes de la aprobación final, deben revisarse los componentes, tubos, cintas portadoras, cintas de cubierta y requisitos de los carretes reales.
Funciones principales
- Rendimiento de salida de 12.000–18.000 UPH en condiciones validadas
- Alimentación automática de hasta 50 tubos, con reposición durante el funcionamiento
- Cámara CCD industrial e iluminación controlada para la inspección
- Configuración con cinta de cubierta autoadhesiva o termosellable
- Compatible con carretes de 13, 15, 22 y 27 pulgadas
- Conteo interno mediante pulsos para los registros de producción
Validación del proceso
Las pruebas deben confirmar la estabilidad de la alimentación desde los tubos, la orientación de los componentes, la colocación en los bolsillos, la detección de componentes faltantes o dañados, la uniformidad del sellado, el rendimiento de despegado, la precisión del conteo y el bobinado en carrete. La capacidad real depende del comportamiento de los tubos, la geometría del encapsulado, los materiales de la cinta portadora y de la cinta de cubierta, los ajustes de sellado y los criterios de inspección.
Parámetros principales
Las dimensiones de la unidad principal son 1080 × 1080 × 2000 mm, la tensión nominal es de 220 V y el peso total es de aproximadamente 350 kg. Las aplicaciones con cinta portadora admiten anchos de hasta 16 mm y una profundidad de bolsillo de hasta 3 mm. La opción de termosellado utiliza un control de temperatura PID ajustable de 120 a 200 °C.
Información para la propuesta
Proporcione los planos del encapsulado, muestras de componentes y tubos, las especificaciones de la cinta portadora y de la cinta de cubierta, el tamaño del carrete, el método de sellado, los requisitos de inspección, la capacidad objetivo y las condiciones de suministro eléctrico local. KINCOTO confirmará la configuración final de la UA18000 y los criterios de aceptación.
